樓宇對講電源說明書

發布時間：2018-06-14   ｜  作者：安居樂(lè )樓宇對講   ｜  來源：石家莊樓宇對講                     瀏覽：

核心：本電源絕對采用高檔電子元器件，運用國際先進工藝制造技術流程，品質絕對穩定可靠。

注意！接電控鎖時必須把延時調到0秒，以防止燒壞電控鎖線圈。
一、基本介紹
       本電源絕對采用高檔電子元器件，運用國際先進工藝制造技術流程，品質絕對穩定可靠。

二、適用范圍
       本電源適用于樓宇對講，各種出入口門禁器，特別適用于驅動各種類型電鎖。

三、功能特點
1.交流輸入：220V/50HZ，直流輸出：穩壓CD12V，標準輸出電源3A/5A;
2.直接控制電鎖，可減少門禁器的負荷，抗干擾，節省工程布線，減少故障隱患；
3.設NO/NC（常開/常閉）功能，可控制各種各類型電鎖；
4.設延時電路，開鎖時間可在0-15秒任意調節；
5.自動保護功能，當電路造成短路等意外情況發生時，電源將會(huì )暫時斷開或燒保險管；
6.遙控功能，可按插遙控模塊，利用遙控器遠程開門。（遙控距離開闊地無干擾達80米）

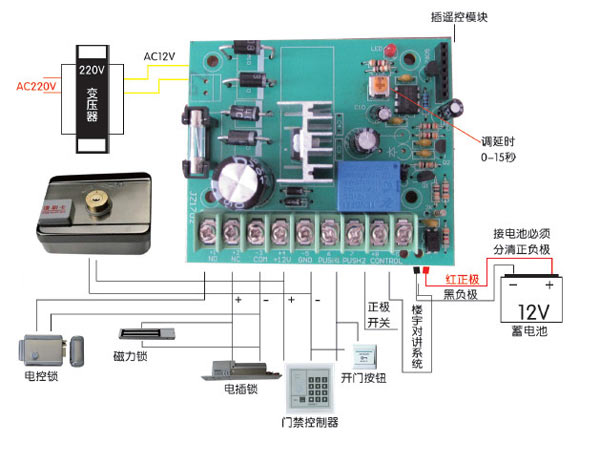

四、連線說明：
1-3：NO-COM,常開無電源輸出，觸發輸出DC12V，1為正，3為負。
2-3：NC-COM，常閉輸出DC12V，觸發斷電，2為正，3為負。
4-5：穩壓輸出直流DC12V，4為正5為負。
5-6：開門按鈕鏈接端，可接開關量輸出（繼電器輸出）。
6：低電頻信號輸出，連接門禁器的信號線。
7：高電頻信號輸出，對正極開鎖。
8-9：接樓宇對講主機鎖輸出線。
