普通樓宇可視對講M系統操作說明書
發布時間：2018-05-14 ｜ 作者：安居樂(lè )樓宇可視對
｜ 來源：樓宇對講廠家 瀏覽：
核心：安居樂(lè )普通樓宇可視對講M系統操作說明書
安居樂(lè )普通樓宇可視對講M系統操作說明書（適用于618M\622M\620M\625M\626M\628M）
一、系統概述
安居樂(lè )可視智能語音樓宇對講系統，是我公司綜合考慮調試方便性比、多功能、高智能化而研發的一種新型樓宇對講系統。
二、注意事項
1.請您仔細閱讀本手冊并按照手冊的要求去做.
2.非專業人士不要隨意安裝，拆卸設備.
3.設備請遠離液體.
4.安裝必須可靠牢固.
5.設備請遠離熱源.
6.使用廠家配帶的配件進行安裝.
7.不要使用濕的東西清洗設備.
8.使用帶有地的電源.
9.注意通電保護.
10.注意雷擊保護和長時間無人看管時的保護.
11.請購買一箱網線（350米）單支網線的阻值不大于35歐姆五類網線。
三、功能簡介
1.主機，分機皆有語音提示功能.
2.主機、分機八首流行MP3音樂(lè )，每戶鈴聲任意定制，功能選曲.
3.更人性化的語音，顯示雙引指導操作.
4.房號自動編寫，無需編碼.
5.主機攝像頭待機時不工作，經久耐用.
6.具有公共密碼設置開鎖功能.
7.樓層平臺戶戶隔離保護.
8.室內分機真正做到零電流待機.
9.簡單高效的獨立密碼設置，直接在分機上設置，保密度更高.
10.特殊戶型可選用分機上編碼，調試方便.
11.創(chuàng )新信號傳輸，分機振鈴無干擾.
12.音頻全雙工傳輸，聲音響亮而不嘯叫.
13.多種布線方式靈活方便，可一條網線傳輸.
14.單元內增加聯網控制器，即可實現聯網功能.
四、系統布線
1.主干線：超五類網線或RVV4*0.75+SYV75-5/96編視頻線.
2.入戶線：超五類網線或RVV4*0.75+SYV75-5/96編視頻線.
3.聯網線：超六類網線或RVV4*1.0+SYV75-7/128編視頻線.
4.聯網線：四芯單模光纖（聯網距離超過700米使用）
5.電源線/開鎖線——RVV2*0.5
五、系統設備操作說明
門口主機呼叫住戶分機：在主機鍵盤輸入對應分機四位或者三位房間號，可視室內分機響鈴并可顯示門前圖像，此時按分機“通話鍵”則響鈴停止進入通話狀態，按“開鎖鍵“可以遠程開啟單元門（通話時間約90秒）。 2.若無人接聽，響鈴狀態30秒后，返回待機狀態。注：主機按完房號后提示“無效房號”說明此房間號沒有編入；提示“謝絕訪問”說明沒有掛分機或者入戶線有問題。提示其他任何數字說明有重復房號。
門口主機（或大門圍墻機）呼叫中心管理機：在門口主機鍵盤輸入 “0000”（大門圍墻機輸入“0000+#”）呼通后單元主機（或大門圍墻機）會(huì )有“叮咚”回鈴聲，管理機“嘀嘀嘀”振鈴并顯示門口機圖像，管理機鍵盤按“通話”提起手柄可以與門口機通話對講，按“開鎖”健可以遠程開啟單元門（或圍墻大門）。注：門口機呼叫管理機要連接好聯網控制器，不要要重復的單元號.
中心管理機呼叫單元門口機（或大門圍墻機）：在中心管理機鍵盤輸入“兩位樓棟號+兩位單元號+#” 呼通后單元主機（或大門圍墻機）會(huì )有“叮咚”鈴聲，管理機顯示門口機圖像，單元主機（或大門圍墻機）鍵盤按“0”可以與管理機通話對講。
中心管理機呼叫室內分機：在中心管理機鍵盤輸入“兩位樓棟號+兩位單元號+四位房間號+#”（房號不足四位前面加0） 呼通后分機會(huì )有“叮咚”鈴聲（屏幕不顯示圖像），按分機“通話鍵”則響鈴停止進入通話狀態，再按一次“通話鍵“可以?huà)鞌嗯c管理機通話。
大門圍墻機呼叫室內分機：在圍墻機鍵盤輸入“分機所在單元的兩位樓棟號+兩位單元號+四位分機房間號+#”，可視室內分機響鈴并可顯示門前圖像，此時按分機“通話鍵”則響鈴停止進入通話狀態，按“開鎖鍵“可以遠程開啟大門。
室內分機呼叫中心管理機：先按下監視健不放再按下通話健，松開全部按鍵，再按下監視按鍵，室內會(huì )有“叮咚”回鈴聲，管理機“嘀嘀嘀”振鈴，管理機鍵盤按“通話”提起手柄可以與室內分機通話對講，.
室內分機監視單元門口機：?jiǎn)卧T(mén)口機在待機狀態，室內分機按“監視”鍵，顯示屏即顯示本單元門口主機前圖像，且可以進行雙向對講，方便調試；監視時間約20秒，時間一到返回待機狀態；
實施密碼開鎖的操作：門口主機待機狀態下，按“#”+”6位密碼”+“#”，主機語音提示“請進”并顯示“OPEN”，鎖已打開.
六、系統設備設置：默認管理密碼：#584537#
一：自動編寫房號（分機房號）
1） 一層一個或者多個樓層平臺
首先保證所有平臺必須和主機連接好并且每個平臺可以監視到門口主機的圖像（如果不能監視或者沒有圖像請檢查線路及樓層平臺）注：入戶分機可以不接也不會(huì )影響編房號。
在主機鍵盤區輸入“#584537#”系統顯示“-”按“1”主機便會(huì )自動檢測樓層平臺的數量，并在顯示窗口顯示“001”，檢測第2個顯示“002”一直檢查到最后一個平臺并顯示數值，檢測完畢后顯示窗口會(huì )顯示“----”
（四橫桿表示4位）“1位、2位、3位、4位、”
1位：表示房間號從第幾層開始，如果是第二層開始就按“2”
2位：表示一層用幾個樓層平臺，如果一層用一個平臺就按“1”
3位，4：表示房間號從第幾戶開始編碼，如果是從第6戶開始就按“06”這樣整個單元的房號就好編多了。
2）一層1戶（六層樓共用一個平臺）
1）前面操作同一層一個平臺操作方式一樣直到窗口顯示“----”（四橫杠表示4位）“1位、2位、3位、4位”
1位：表示房間號從第幾層開始，如果是從第2層開始就按“2”
2位：表示一層幾戶，因為一層一戶所以直接按“1”
3位，4位直接按“00”
這樣整個單元的房號就編好了。
3）一層2戶（三層樓共用一個平臺）
前面操作同一層一個平臺操作方式一樣直到窗口顯示“----”（四橫杠表示4位）“1位、2位、3位、4位”
1位：表示房間號從第幾層開始，如果是從第2層開始就按“2”
2位：表示一層幾戶，因為是一層2戶所以直接按“2”
3位，4位：直接按“00”
這樣整個單元的房號就編好了
4）一層3戶（兩層共用一個平臺）
前面操作同一層一個平臺操作方式一樣直到窗口顯示“----”（四橫杠表示4位）“1位、2位、3位、4位”
1位：表示房間號從第幾層開始，如果是從第二層開始就按“2”
2位：表示一層幾戶，因為是一層3戶所以直接按“3”
3位，4位：直接按“00”
這樣整個單元的房號就編好了
二：分機手動編寫房號
1）分機處于監視狀態下，長按“開鎖”鍵直到分機語音提示“請輸入房號”進入設置房號狀態。用“通話”鍵設置房間號的每位數字，不足4位在前面加0（比如301要設置成0301）“開鎖”確認鍵。
比如設置802房間號（不足4位所以要設0802）：先按“監視”鍵使分機處于監視狀態下，然后長按“開鎖”鍵直到分機語音提示“請輸入房號”，按1下“通話”鍵分機語音提示“0”按“開鎖”鍵確認（第一位房號“0”設置好了，再按9下“通話”鍵分機語音提示“8”按“開鎖”鍵確認（第2位房號“8”設置好了，再按1下“通話”鍵分機語音提示“0”按“開鎖”鍵確認（第3位房號“0”設置好了，再按3下“通話”鍵分機語音提示“2”按“開鎖”鍵確認（第4位房號“3”設置好了），這樣便完成了801房間號的設置
三：設置公共密碼
（在主機上輸入“#584537#”，系統顯示“-”按2，顯示“----”并語音提示“請輸入密碼” 輸入要設置的6位公共密碼按“#”鍵確認，主機則顯示“PASS”即設置成功。
。
四：房號清除（房號清除操作會(huì )清除整個單元的所有房號）
1）在主機上輸入“#584537#”系統顯示“-”按1，系統自動數平臺數量并顯示平臺數值，系統顯示“----”輸入“1188”將自動清除分機的房號。
五：分機鈴聲選擇
1）在分機處于監視的狀態下，按三次“通話”鍵，此時分機會(huì )出現鈴聲，然后再用“通話”鍵去選擇鈴聲，選擇完畢后按“開鎖”鍵保存并退出。
六：音量調節
1）在主機上輸入“#584537#”系統顯示“-”按“4”，系統顯示“—”按“2”（打開音量調節功能）
呼通分機響鈴時，按“2”分機響鈴音量加，按“5”分機響鈴音量減。
分機與主機通話時按“1”主機受話音加，按“4”音量減。
分機與主機通話時按“3”分機受話音加，按“6”音量減。
注：調節音量時對應數碼管顯示數字值越小聲音越大，數字值越大聲音越小。
2） 在主機上輸入“#584537#”，系統顯示“—”按“4”，系統顯示“—”按“1”（鎖死單量音量功能）
七：開鎖方式選擇
1）在主機上輸入“#584537#”，系統顯示“—”按“5”系統顯示“—”按“1”為電控鎖，靜音鎖（通電開鎖）
按“2”為磁力鎖，電插鎖。（斷電開鎖）
八：設置開鎖延時
1）在主機上輸入“#584537#”系統顯示“—”按“6”，然后輸入“1”到“9”任意數字，單位默認為：秒
九：設置管理密碼
1）按住開門按鈕或短路開門按鈕接口輸入“#584537#”系統語音提示“請輸入密碼”輸入6位新管理密碼。
十：設置樓棟單元號
（在主機上輸入“#584537#”，系統顯示“-”按3，顯示“----”； 輸入四位樓棟單元號（先輸入兩位樓棟后再輸入兩位單元號）按“#”鍵確認，主機則顯示“PASS”即設置成功。注：主機要連接好聯網控制器設置單元號才有效。
十一：設置匯總器端口號
（在主機上輸入“#584537#”，系統顯示“-”按7，顯示“-”； 輸入主機所接匯總器端口號，設置成功。注：主機要連接好聯網控制器設置才有效。

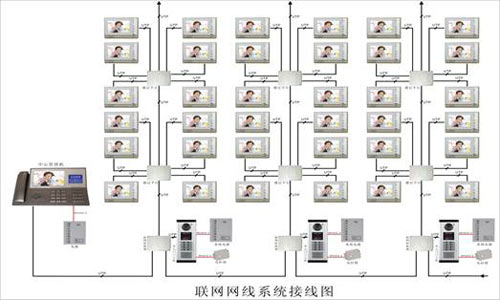

七：系統布線圖：
