如何選購樓宇對講系統的布控線纜
發布時間：2017-11-03 ｜ 作者：樓宇對講廠家
｜ 來源：石家莊樓宇對講 瀏覽：
簡介：目前市面上樓宇對講系統所采用的線纜大都是RVV、RVVP、SYV等類線纜，隨著小區智能化的不斷完善，樓宇對講系統對于線纜的要求也越來越高，其中樓宇可視對講系統用線比較復雜，這里我們就以可視對講為例進行介紹
目前市面上樓宇對講系統所采用的線纜大都是RVV、RVVP、SYV等類線纜，隨著小區智能化的不斷完善，樓宇對講系統對于線纜的要求也越來越高，其中樓宇可視對講系統用線比較復雜，這里我們就以可視對講為例進行介紹。

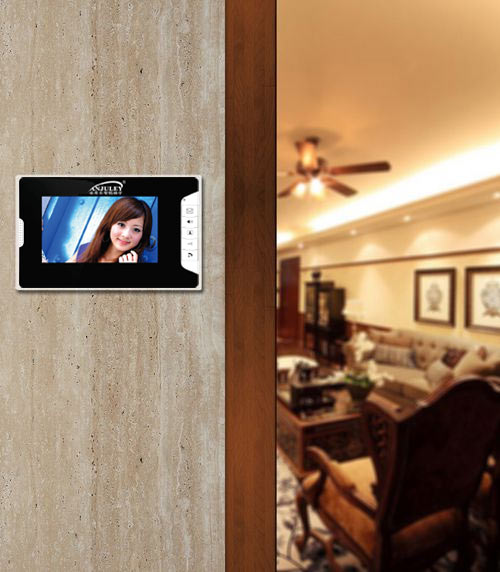

可視對講系統連接用線纜
直接按鍵式樓宇可視對講系統用線標準：各室內機的視頻、雙向音頻及遙控開鎖等接線端子都以總線方式與門口機并接，但各呼叫線則單獨直接與門口機連接。因此這種結構的多住戶可視對講系統所用線纜較多：視頻同軸電纜SYV-75-3或SYV-75-5，傳聲器/揚聲器/開鎖線用一條4芯非屏蔽聚氯乙烯護套軟線(RVV)或屏蔽電線(RVVP)，電源連接線一般采用2芯聚氯乙烯護套軟線(RVV)，呼叫線則采用2芯屏蔽電線(RVVP)。
數字編碼按鍵式可視對講系統一般應用在高層住宅樓多住戶場合。根據不同廠商的設備系統配置連接線纜的標準也不同，但一般不說系統基本配線為：主干線包括視頻同軸線(SYV-75-3、SYV-75-5等)、電源線(2芯聚氯乙烯護套軟線RVV)、音頻/數據控制線(4芯屏蔽電線RVVP)、分戶信號線(6芯屏蔽電線RVVP)等。
多數安裝樓宇可視對講系統的住宅樓都設有管理中心機，并在小區圍墻門口裝有小區圍墻機，使住戶、管理中心與訪客實現所謂技防的“三方通話”。這樣的聯網型系統的配線就增加了單元門口機，小區門口機及管理中心機之間的聯網線，一般包括視頻同軸線(SYV-75-3、SYV-75-5、SYV-75-7等)傳輸視頻圖像信號，4芯屏蔽電線(RVVP)傳輸音頻及控制信號等。
上面所說的是按傳輸不同的信號來選用不同的線纜來進行分別布線，隨線纜廠家研發實力的增強，市面上也出現了一些功能齊全的適用于門禁可視對講系統用的綜合電纜，采用特定的工藝結構，使纜芯組件包含有傳輸視頻信號的同軸線、傳輸音頻信號的信號線、傳輸控制信號的信號線、傳輸電源信號的電源線等，使一次布線就達到所要求的效果，可節省大量的工程量，但需視各種不同的可視對講系統設備的具體要求來生產線纜。

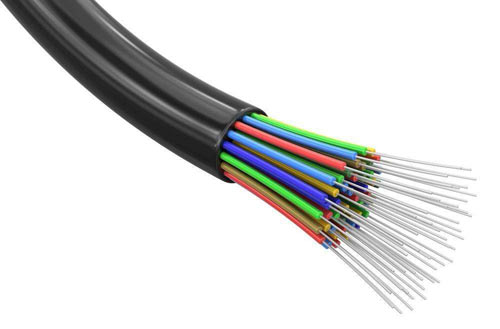

門禁、可視對講系統主干電纜
1、RS-232-C是美國電子工業協會(huì )EIA(ElectronicIndustryAssociation)制定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號，C表示修改次數。RS-232-C總線標準設有25條信號線，包括一個主通道和一個輔助通道，在多數情況下主要使用主通道，對于一般雙工通信，僅需幾條信號線就可實現，如一條發送線、一條接收線及一條地線。RS-232-C標準規定的數據傳輸速率為每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C標準規定，驅動器允許有2500pF的電容負載，通信距離將受此電容限制，例如，采用150pF/m的通信電纜時，最大通信距離為15m；若每米電纜的電容量減小，通信距離可以增加。傳輸距離短的另一原因是RS-232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾等問題，因此一般用于20m以?xún)鹊耐ㄐ拧?br />
2、RS-485總線，在要求通信距離為幾十米到上千米時，廣泛采用RS-485串行總線標準。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。RS-485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。RS-485用于多點互連時非常方便，可以省掉許多信號線。應用RS-485可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。
以往，PC與智能設備通訊多借助RS232、RS485、以太網等方式，主要取決于設備的接口規范。但RS232、RS485只能代表通訊的物理介質層和鏈路層，如果要實現數據的雙向訪問，就必須自己編寫通訊應用程序，但這種程序多數都不能符合ISO/OSI的規范，只能實現較單一的功能，適用于單一設備類型，程序不具備通用性。在RS232或RS485設備聯成的設備網中，如果設備數量超過2臺，就必須使用RS485做通訊介質，RS485網的設備間要想互通信息只有通過“主(Master)”設備中轉才能實現，這個主設備通常是PC，而這種設備網中只允許存在一個主設備，其余全部是“從(Slave)設備”。而現場總線技術是以ISO/OSI模型為基礎的，具有完整的軟件支持系統，能夠解決總線控制、沖突檢測、鏈路維護等問題。
線纜廠家也根據這種要求，開發出了一系列供RS-485傳輸用的對絞型屏蔽電線(線芯采用對絞結構增強其抗干擾性能)。如上述系統標明采用配線為適合于RS-485傳輸的線纜，建議采用此類線纜進行連接，以確保系統的性能達標。
